פרטי מוצר
 תיאור

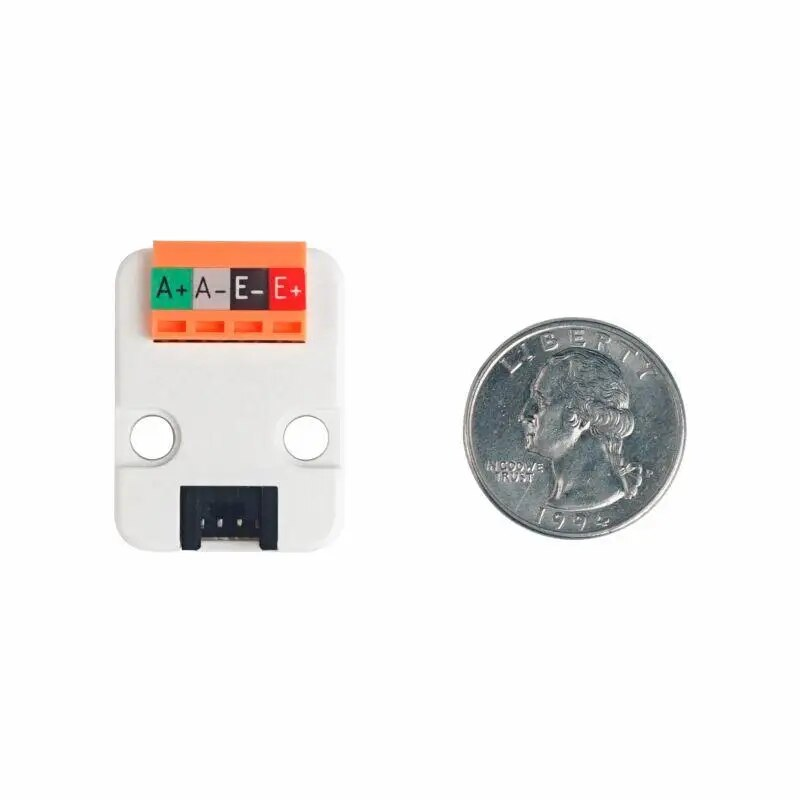

 WEIGHT משלב שבב A/D HX711 24 סיביות שתוכנן במיוחד עבור מכשיר שקילה אלקטרוני.
 מרבב הכניסות בוחר בכניסה דיפרנציאלית של ערוץ A או B למגבר הניתן לתכנות ברעש נמוך (PGA). ניתן לתכנת ערוץ "A" עם רווח של 128 או 64, המתאים למתח כניסה דיפרנציאלי בקנה מידה מלא של ±20mV או ±40mV בהתאמה.
 כאשר ספק 5V מחובר לפין ספק כוח אנלוגי AVDD.
 לערוץ B יש רווח קבוע של 32. אין צורך בתכנות עבור האוגרים הפנימיים. כל הפקדים ל-HX711 הם דרך הפינים.
 בבדיקה, יש לנו ערוץ יחידה A לחיבור חיישן לחץ. לאחר מכן, השתמש במסך M5Core כדי להציג את נתוני המשקל.
 תכונות מוצר
 שני ערוצי קלט דיפרנציאליים לבחירה
 PGA פעיל על-שבב עם רעש נמוך עם רווח לבחירה של 32, 64 ו-128
 וסת אספקת חשמל על-שבב עבור ספק כוח אנלוגי של תאי עומס ו-ADC
 מתנד על-שבב אינו דורש רכיב חיצוני עם גביש חיצוני אופציונלי
 איפוס הפעלה על השבב
 בקרה דיגיטלית פשוטה וממשק טורי: פקדים מונעי סיכה, אין צורך בתכנות
 קצב נתוני פלט של 10SPS או 80SPS לבחירה
 דחיית אספקת 50 ו-60 הרץ בו זמנית
 צריכת זרם כולל וסת ספק כוח אנלוגי על-שבב: פעולה רגילה < 1.5mA, הפסקת חשמל < 1uA
 טווח מתח אספקת פעולה: 2.6 ~ 5.5V
 טווח טמפרטורת פעולה: -40 ~ +85 ℃
 חבילת SOP-16 16 פינים
 פלטפורמת תוכנית: Arduino, UIFlow (Blockly, Python)
 שני חורים תואמי לגו
 לכלול
 1x יחידת משקל
 1x כבל גרוב
 יישומים
 מד משקל מיקרו
 מאזני מטבח
 מפרט
 אמצעי
 פרמטר
 מתח הפעלה
 ז
 זרם הפעלה
 ז
 משקל נטו
 8 גרם
 משקל ברוטו
 20 גרם
 גודל מוצר
 40*24*12 מ"מ
 גודל החבילה
 67*53*12 מ"מ
 למד ותעד
 תודה על קוד המקור ומידע הפרויקט שסופק על ידי @沧海
